設計新渡槽 提升通道凈高 消除安全隱患

8月16日，公司技術人員將衡南縣云集鎮107國道K1819+700赤水鋪渡槽的拆除重建施工圖設計文件全部交付給建設方，科學合理的從源頭上消除該渡槽的安全隱患。

 衡南縣云集鎮107國道K1819+700赤水鋪渡槽為歐陽海灌區主輸水通道，建于上世紀六十年代，原渡槽跨107國道段采用一座由七根橫向聯系梁連接的雙拱型梁承重結構，拱型梁凈跨15.6米，矢跨比1/3.7, 路幅中央處梁底凈高約6米，路幅邊緣處梁底凈高僅2米。近年來，由于路面結構層的不斷加鋪，路面標高不斷提高,原有跨107國道各渡槽底面至路面之間的凈高不斷減小,有的凈高甚至低于貨車安全通行的最低要求，而貨車車流量不斷加大，造成拱型梁多次被刮傷，混凝土剝落，鋼筋外露銹蝕嚴重。損毀的渡槽已成為107國道衡南縣云集段安全通行的重大隱患，引起湖南省公路管理局、省水利廳和省安監局的高度重視。為了盡快消除此隱患，衡陽市公路橋梁勘察設計有限公司承擔了該渡槽拆除重建設計任務。

公司技術人員迅速對渡槽處的地形、地貌、水文、地質等基本情況進行實地調查，并詳細聽取公路、水利部門相關負責人及當?shù)厝罕姷囊庖?jiàn)。針對該渡槽西側毗鄰京廣鐵路，東側毗鄰村民住宅，施工條件受一定限制的實際情況，遵循既安全又經濟的原則，擬定在拆除原渡槽后，重新建一座上部結構采用鋼筋混凝土U型槽,下部結構采用四柱接梁的鋼筋混凝土框架, 框架縱向柱距17.6米，橫向柱距2.2米，柱下配鋼筋混凝土鉆孔樁基礎的設計方案。

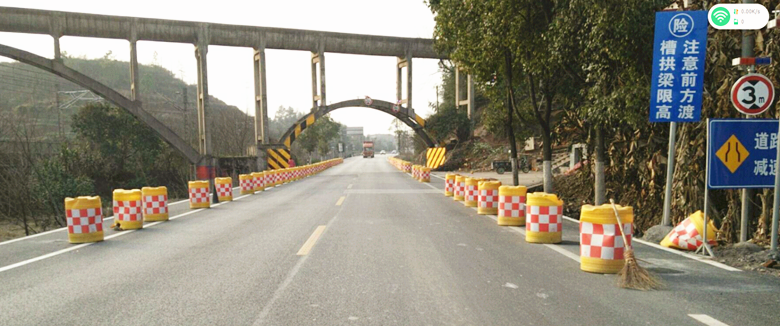

                                                                             圖1：原渡槽全景圖

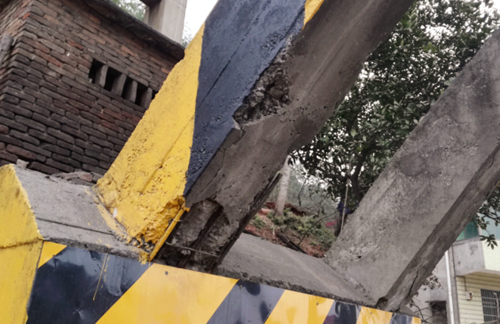

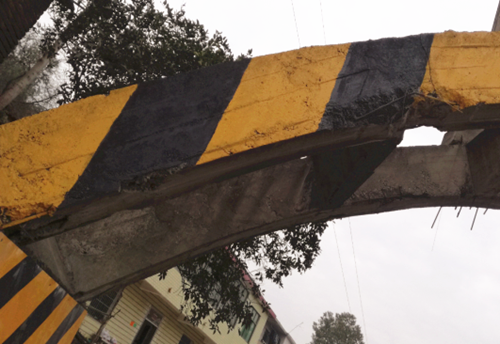

                           圖2：拱腳被刮傷圖1                                                  圖3：拱腳被刮傷圖2

      107國道是我國南北方向公路運輸?shù)拇髣?dòng)脈,也是衡陽市交通運輸量最大的干線公路之一，是沿線農產品運輸?shù)闹匾G色通道，也是帶動沿線農民群眾奔小康的致富路。107國道全線暢通無阻，是廣大沿線群眾最大的心愿，也是公路設計人員的責任和義務。為了及時消除107國道衡南縣云集段的重大安全隱患，衡通設計人員盡心盡責進行赤水鋪渡槽改建設計，為廣大沿線群眾致富謀發展貢獻自己的力量。
